Guias e Perfis

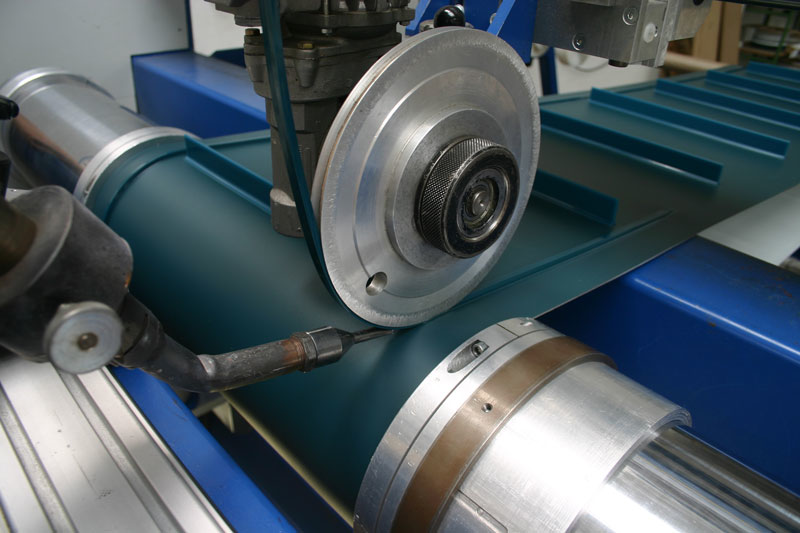

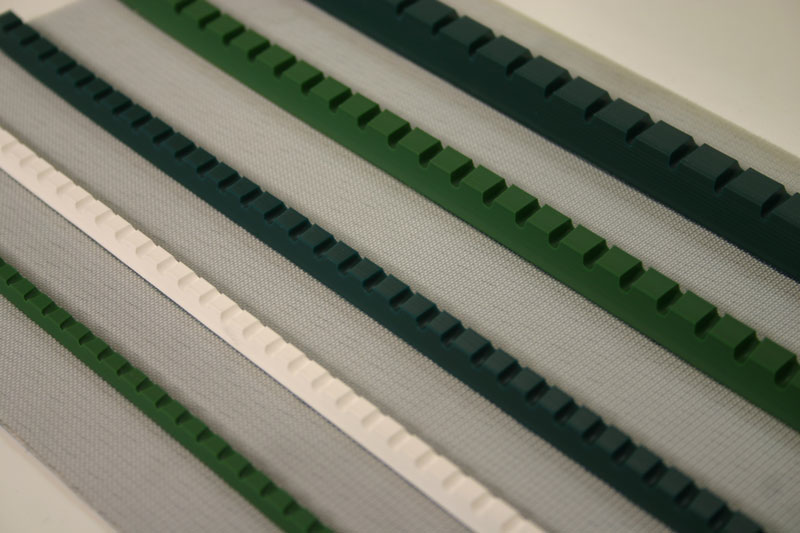

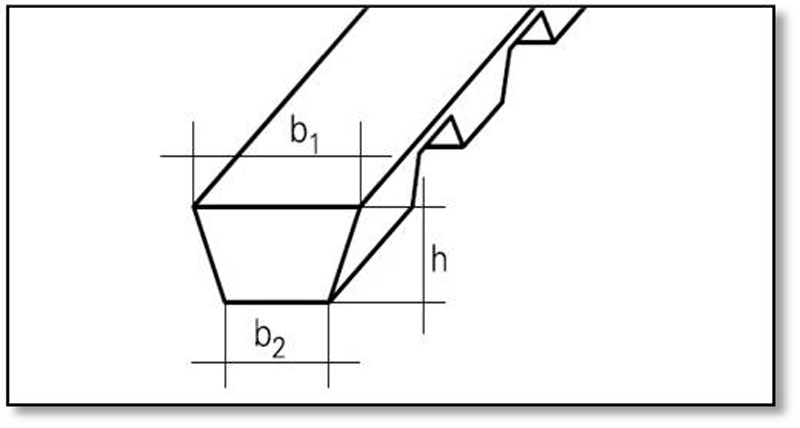

Correias podem ser equipadas com guias para facilitar a trajetória reta do cinto. As guias dentadas em V são coladas centralmente ou do lado de fora diretamente para o tecido.
| Type | Material Shore hardness / tol. +/-5° | b1 in mm | b2 in mm | h in mm | blue | white | green | transp. | min. pully Ø in mm |
|---|---|---|---|---|---|---|---|---|---|
| PU- K13 | TPU 80° | 13 | 8 | 7,5 |  |
|
|
|
75 |
| PU- K17 | TPU 80° | 17 | 11 | 9,5 | |
|
|
|
95 |
| PU- K6 | PVC 60° | 6 | 4 | 4 | |
|
|
|
40 |
| PU- K8 | PVC 60° | 2 | 5 | 4,5 | |
|
|
|
50 |
| PU- K10 | PVC 60° | 10 | 6 | 6 | |
|
|
|
60 |
| PU- K13 | PVC 60° | 13 | 8 | 7,5 | |
|
|
|
75 |
| PU- K17 | PVC 60° | 17 | 11 | 9,5 | |
|
|
|
95 |
Taliskas e bordas laterais

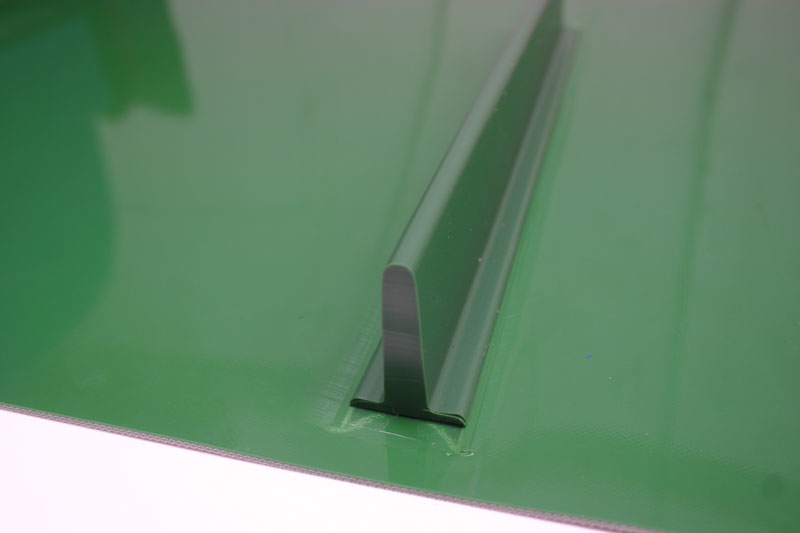

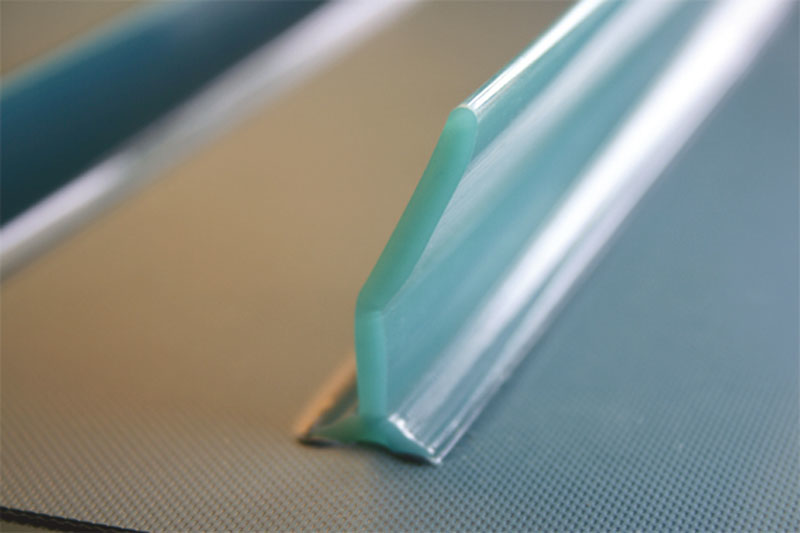

Taliskas para elevar correias
Nós oferecemos taliskas feitas de materiais termoplásticos para correias transportadoras de alta frequência. Além dos projetos padrão listados, oferecemos também uma infinidade de outras correias.
| Type | h in mm | b in mm | teal | white | green | min. Ø in mm |
|---|---|---|---|---|---|---|
| PU Cleats- T20 | 20 | 15 | |
|
|
40 |
| PU Cleats- T30 | 30 | 15 | |
|
|
40 |
| PU Cleats- T40 | 40 | 15 | |
|
|
40 |
| PU Cleats- T50 | 50 | 15 | |
|
|
40 |
| PU Cleats- TN40 | 40 | 15 | |
|
|
40 |

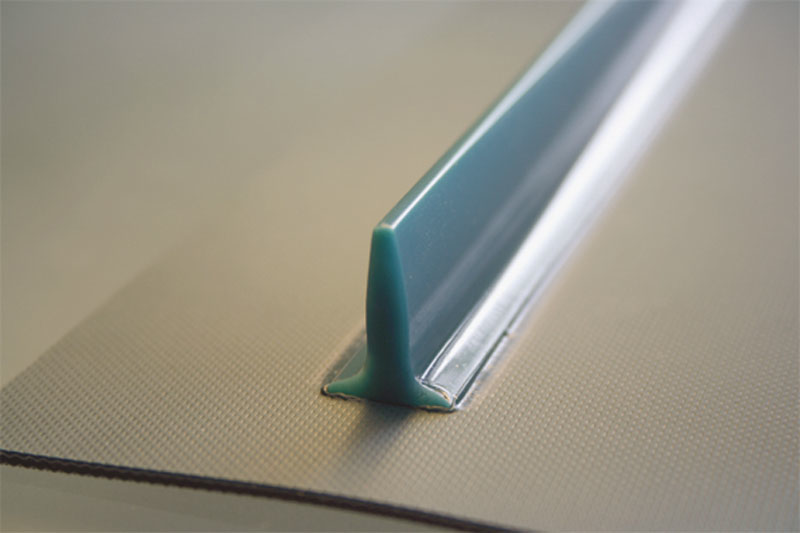

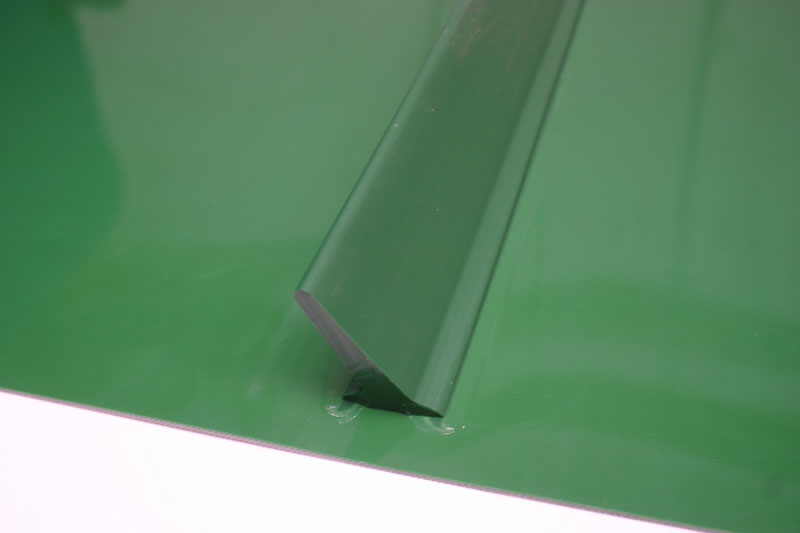

Taliskas de cloreto de polivinila
Nós oferecemos taliskas feitas de materiais termoplásticos para correias transportadoras de alta frequência. Além dos projetos padrão listados, oferecemos também uma infinidade de outras correias.
| Type | h in mm | b in mm | teal | white | green | min. Ø in mm |
|---|---|---|---|---|---|---|
| PVC Cleats- T20 | 20 | 15 | |
|
|
40 |
| PVC Cleats- T30 | 30 | 15 | |
|
|
50 |
| PVC Cleats- T40 | 40 | 15 | |
|
|
60 |
| PVC Cleats- T50 | 50 | 15 | |
|
|
80 |
| PVC Cleats- T60 | 60 | 15 | |
|
|
100 |
| PVC Cleats- TN30 | 30 | 15 | |
|
|
50 |
| PVC Cleats- TN40 | 40 | 15 | |
|
|
60 |
| PVC Cleats- TN50 | 50 | 15 | |
|
|
80 |

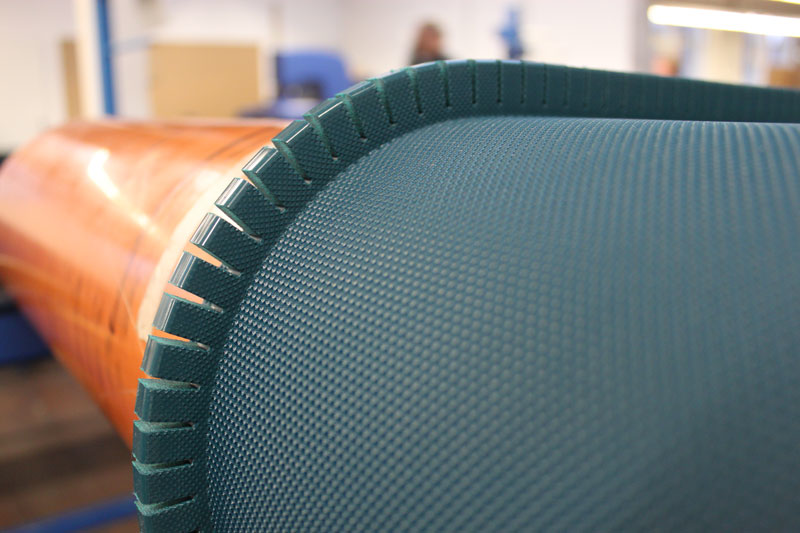

Bordas de Retenção

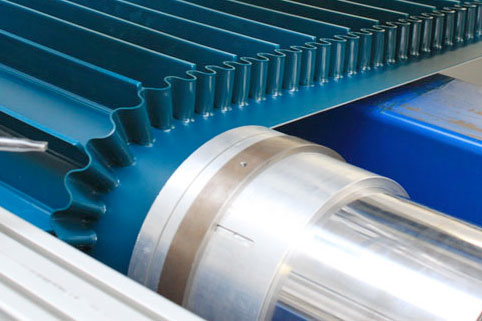

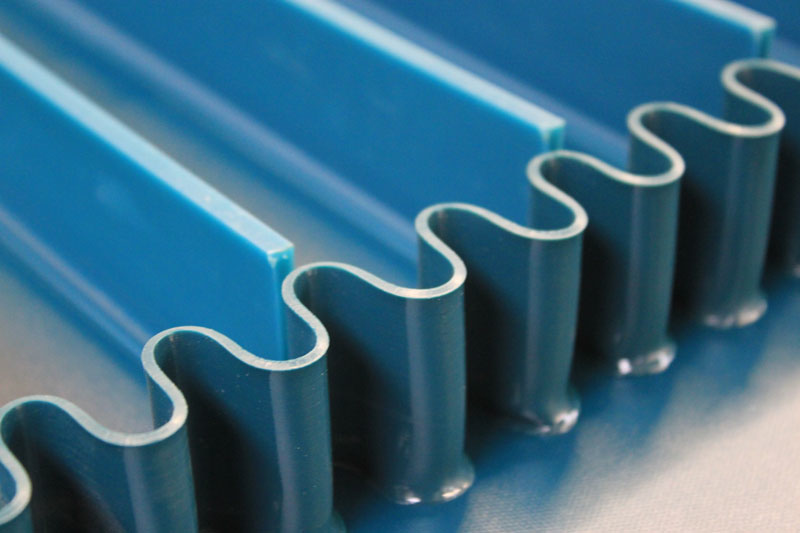

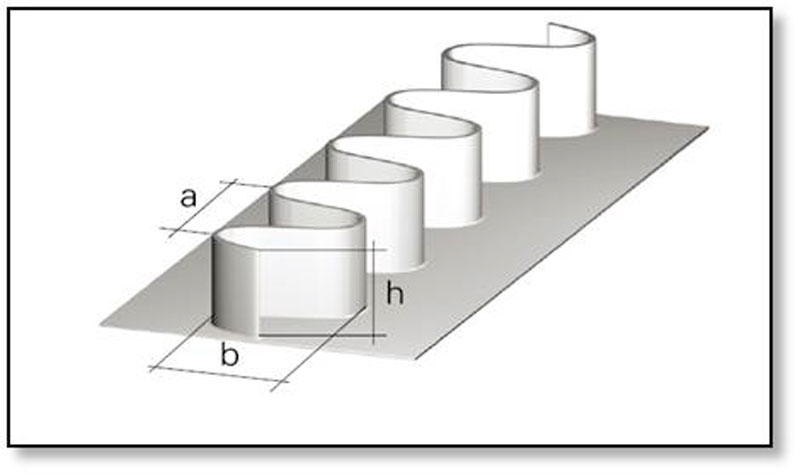

Bordas onduladas
As bordas laterais de retenção para correias são feitas de poliuretano termoplástico e são soldadas diretamente na superfície da correia.
| Type | h in mm | b in mm | a in mm | min. Ø in mm |
|---|---|---|---|---|
| WPU 20 | 20 | 25 | 25 | 40 |
| WPU 30 | 30 | 25 | 25 | 60 |
| WPU 40 | 40 | 25 | 25 | 80 |
| WPU 50 | 50 | 45 | 30 | 100 |
| WPU 60 | 60 | 45 | 30 | 120 |

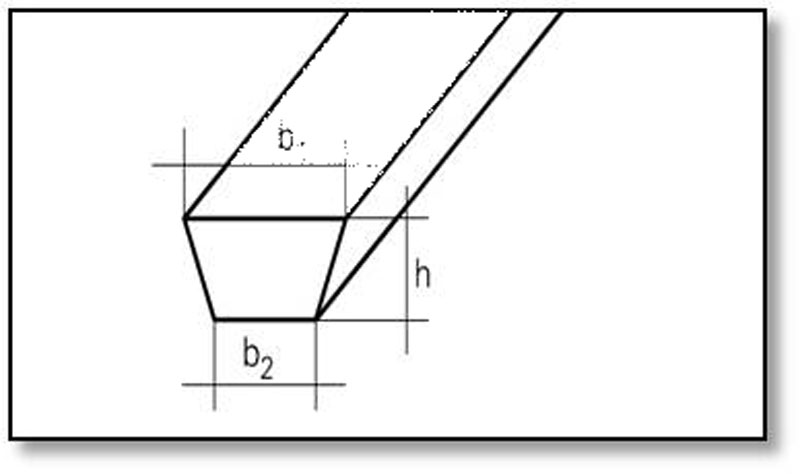

Guias em V
| Type | Material | b1 in mm | b2 in mm | h in mm | blue | white | green | min. pully nø in mm |
|---|---|---|---|---|---|---|---|---|
| PU- K6 | TPU 80° | 6 | 4 | 4 | |
|
|
60 |
| PU- K8 | TPU 80° | 8 | 5 | 4,5 | |
|
|
70 |
| PU- K10 | TPU 80° | 10 | 6 | 6 | |
|
|
90 |
| PU- K13 | TPU 80° | 13 | 8 | 7,5 | |
|
|
100 |
| PU- K17 | TPU 80° | 17 | 11 | 9,5 | |
|
|
140 |
| PU- 20x10 | TPU 70° | 10 | 10 | 20 | |
|
|
60 |
| PU- K6 | PVC 60° | 6 | 4 | 4 | |
|
|
60 |
| PU- K8 | PVC 60° | 2 | 5 | 4,5 | |
|
|
70 |
| PU- K10 | PVC 60° | 10 | 6 | 6 | |
|
|
90 |
| PU- K13 | PVC 60° | 13 | 8 | 7,5 | |
|
|
100 |
| PU- K17 | PVC 60° | 17 | 11 | 9,5 | |
|
|
140 |
